Компрессор с ресивером и осушителем

Тольяттинец!Компрессор от Холодильника с Камазовским Ресивером

Винтовые компрессоры с осушителем и ресивером

Давно хотел сделать себе мини компрессор для разных подкрасов и тому подобное. Автомобильный компрессор я купил давно, с приобретением первой машины, но пользовался им очень редко. Так возил его
с собой, ну может понадобился он мне пару раз. Вот решил его пристроить в нужном направлении.

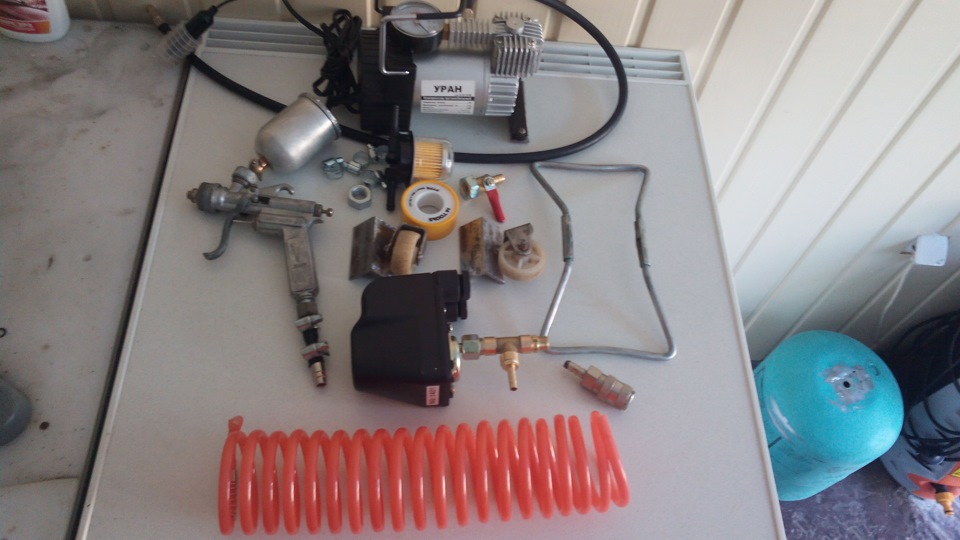

Некоторые запчасти пришлось докупить

С права на фото сам баллон, его мне подарили (холодильщики)

Приварили подставку, колесики и две гайки

Вид спереди (пробная сборка)

Пробная сборка (проверка на герметичность)

И не зря проверял, в трех местах пропускало и по резьбе на гайках. Устранил течь с помощью холодной сварки и вместо фум ленты использовал паклю и силикон. Как говорят (дедовский метод) надежней.

Вид с лева

Вид с права

Спасибо за фото драйвовчанам

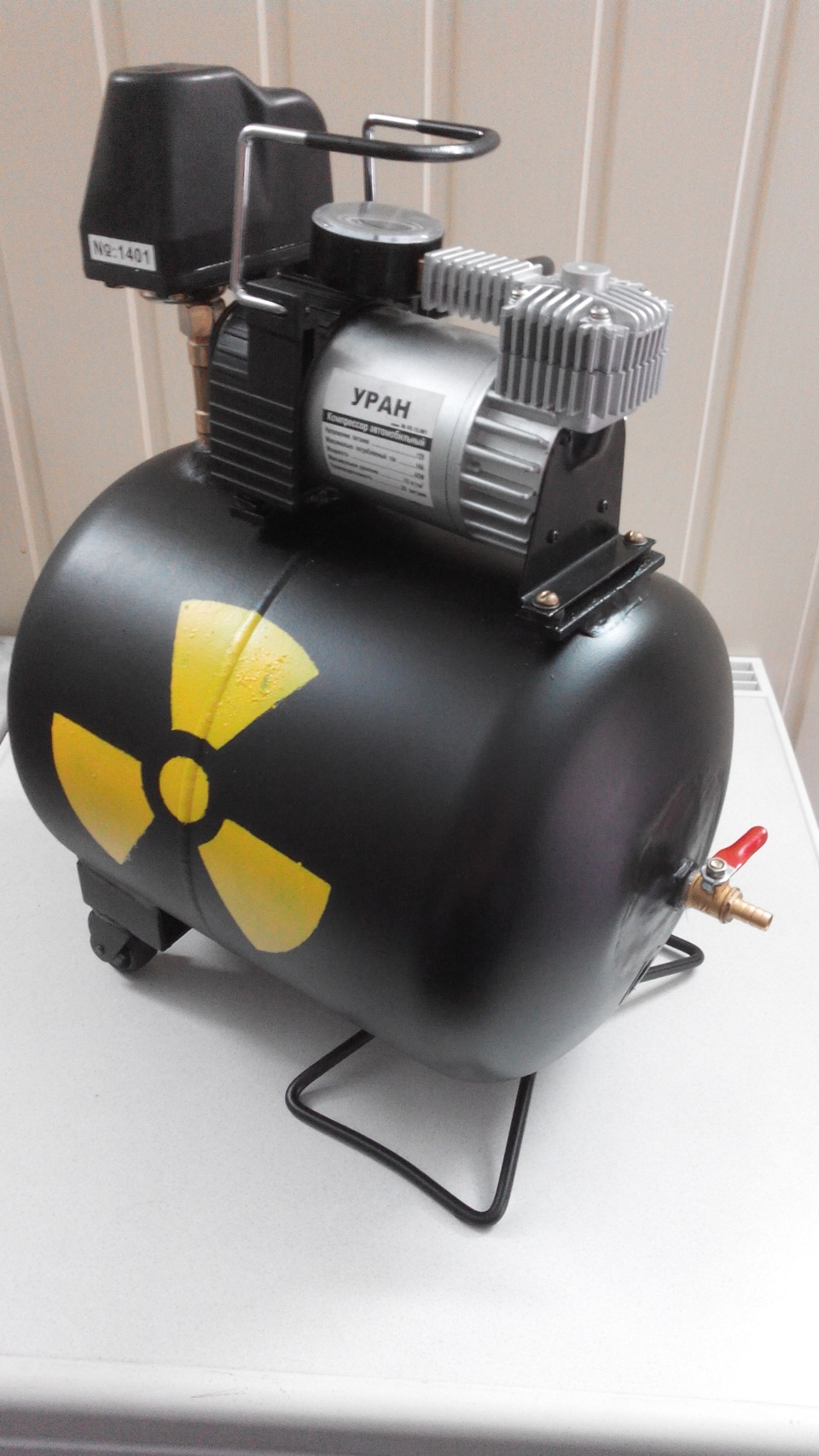

Ну вот все покрашено и собрано

Реле давления выставил: мин.-2 атм. макс.-4,5 атм.

Может кому пригодится

Цена вопроса: 520?грн

Источник: https://www.drive2.ru/l/6772815/

Винтовые компрессоры c осушителем

Винтовые компрессоры: Комплектация: На ресивере с осушителем

Оборудование, которое используется для производства сжатого воздуха, на сегодняшний день является весьма востребованным в работе различных промышленных предприятиях. Российский рынок компрессорного оборудования представлен широким спектром различных компрессорных установок, однако, если говорить о наиболее популярных моделях, то ими бесспорно являются компрессоры винтового типа. Широкая сфера использования винтовых компрессоров сформировалась благодаря большому количеству преимуществ данного оборудования перед установками других типов:

  • винтовые компрессоры в процессе работы издают минимум шума и вибраций, поэтому могут использоваться в любом производственном помещении;
  • винтовые компрессоры имеют длительный срок эксплуатации;
  • винтовые компрессоры являются экономичными агрегатами с высокими показателями производительности;
  • в отличии от поршневых аналогов винтовые компрессоры обладают более надежной конструкцией.

Конструктивно винтовые компрессоры содержат в себе следующие элементы:

  • два ротора - один ведущий и один ведомый. Данные элементы располагаются в надежном корпусе, который изготавливают из высокопрочных материалов. Некоторые винтовые компрессоры, оснащенные электромотором, имеют прямое соединения силового агрегата и ротора (а не как обычно, через зубчатую передачу);
  • воздушный фильтр;
  • силовой агрегат и передача;
  • всасывающий клапан;
  • маслоотделитель (в том случае, когда винтовой компрессор является маслозаполненным);
  • система охлаждения;
  • блок управления и термостат.

Если сравнить между собой устройство винтового и поршневого компрессора, то становится очевидным, что первый тип оборудования обладает большей сложностью. Поверхности вращающихся роторов в конструкции винтового устройства вместе с корпусом создают рабочие камеры - когда роторы находятся в движении, рабочее пространство увеличивается, что и приводит к всасыванию воздушного потока (достигается максимальный объем камер). После окончания наполнения рабочей камеры входной патрубок закрывается, в то время как винтовая пара продолжает вращаться.

В процессе функционирования винтового компрессора ведущий винт осуществляет внедрение во впадину ведомого винта - таким образом винтовая пара образует единую плоскость. Сокращая рабочий объем камеры, роторы сжимают воздух, поступивший из атмосферы, и выталкивают его либо в ресивер, либо к месту использования. Только при совместной работе всех узлов конструкции может осуществляться непрерывное производство сжатого воздуха или сжатых газов.

Классификация и сфера использования

В настоящее время винтовые компрессоры можно классифицировать несколькими способами, однако самой популярной классификацией считается деление винтовых установок на масляные и безмасляные компрессоры. Безмасляные винтовые компрессоры представляют собой оборудование, которое не нуждается в заполнении рабочих поверхностей маслом. Такие агрегаты используются в следующих сферах деятельности:

  • производство и хранение продуктов питания;
  • фармацевтика;
  • микробиология;
  • производство электронных элементов и устройств.

В свою очередь масляные винтовые компрессоры обладают высокими эксплуатационными характеристиками, что расширяет сферу их применения. Для работы такому оборудованию требуется использование специального масла, которое создает пленку, исполняющую роль смазки для винтовой пары. Также использование масла, в данном случае, требуется для правильного отвода возникающего при работе компрессора тепла и перемещения сжимаемого воздуха внутри системы. Как правило, использование винтового компрессора обязательно сопрягается с использованием системы сапера, которая отвечает за очищение сжатого воздуха от масляных примесей.

Источник: http://compressor.dukon.ru/vintovye_kompressory/komplektaciya_na-resivere-s-osushitelem1

Компрессоры REMEZA с осушителем воздуха. Винтовые, спиральные

Когда на производстве есть потребность в большом количестве сжатого воздуха, прибегают к использованию винтовых компрессоров. Такие агрегаты способны долго и надежно работать, демонстрируя высокие показатели производительности и мощности, бесперебойно снабжая пневмооборудование сжатым воздухом. Данный вид оборудования более функциональный и экономичный: отличается меньшим потреблением электроэнергии, длительным сроком эксплуатации и неприхотливостью в

Разновидности винтовых установок

Классификация винтовых установок достаточно разнообразна. По типу давления их можно разделить на:

  • установки высокого давления
  • среднего давления
  • низкого давления.

К первым относятся винтовые (ротационные) воздуходувки, их используют в сфере пневматической транспортировки различных сыпучих материалов или готовых продуктов, для искусственного насыщения воздухом водоемов или очистных сооружений. Они представляют собой компромисс между вентилятором, компрессором и вакуумным насосом.

Также винтовые системы различаются по типу системы охлаждения: они бывают с воздушной, масляной и жидкостной системами охлаждения. Если есть высокие требования к чистоте сжатого воздуха, то предпочтение отдается безмасляным моделям.

Кроме масляных примесей в сжатом воздухе могут содержаться водяные пары и другие частицы, которые оказывают негативное влияние на работу пневмоинструмента и даже могут расстроить работу оборудования. Для того, чтобы этого избежать, используются осушители сжатого воздуха.

Что такое осушитель

Существуют различные способы осушения сжатого воздуха. На практике чаще всего отдается предпочтение охлаждению и адсорбции.

При осушении охлаждением на выходе из компрессора получается сжатый воздух температурой 80-110 °С. Охладитель монтируется в пневматической линии и позволяет удалить до 75% влаги. Остальное количество влаги удаляется с помощью осушителя.

Еще одним видом осушителя является сепаратор.

Также существует осушитель холодильного типа. В нем влага удаляется путем охлаждения сжатого воздуха до близких к 0 температур.

Кроме того, для осушения используются агрегаты холодильного типа (рефрижераторные), осушители сжатого воздуха с холодной и горячей регенерацией (адсорбционные).

Что такое ресивер

Ресивер - это агрегат, представляющий собой сосуд с воздухом под давлением. Он используется для выравнивания давления воздуха в процессе его поступления к компрессору. Если такой операцией пренебречь, то воздух под давлением может быть причиной пульсации, что негативно сказывается на стабильности работы оборудования.

Кроме того, ресивер может использоваться для хранения газов, сбора и слива конденсата и иных целей.

Перед покупкой ресивера стоит произвести расчет необходимого объема агрегата. Кроме того, перед приобретением ознакомьтесь со спецификой регулировочной системы, видом компрессорного агрегата и способом получения воздуха под давлением. Не менее важным фактором также является качество выходящего из аппарата воздуха.

Купить винтовые компрессоры с осушителем и ресивером

На нашем сайте Вы можете купить по выгодной цене с доставкой различные виды компрессорного оборудования высокого качества.

Источник: http://dalgakiran.su/stati-i-publikacii/vintovie-kompressori-s-osushitelem-i-resiverom
